ZAM360AL Large-Format Automotive Power Battery FPC Cutting Equipment

Оборудование для резки FPC Крупноформатных автомобильных аккумуляторных батарей ZAM360AL

В Оборудование для резки FPC Крупноформатных автомобильных аккумуляторных батарей ZAM360AL предназначен для прецизионной обработки гибких печатных плат в электромобилях. С рабочей зоной до 2000 × 500 мм, портальная конструкция с двойным приводом и варианты CO₂ /УФ-лазера, обеспечивает точную резку аккумуляторных модулей, защитных пленок и автомобильной электроники без заусенцев. Интегрирован с Программное обеспечение CircuitCAM7 и DreamCreaTor, это обеспечивает высокую эффективность, компенсацию искажений и точность выравнивания внутри ±5 мкмИдеально подходит для крупномасштабного электромобиля и производства новой энергии.

Категория: Лазерное Удаление панелей с печатных плат Тег: Резка FPC ZAM360AL

Specifications

Нет.	Технический параметр	ЗАМ360АЛ
1	Выходная мощность лазера	15 Вт–60 Вт, в зависимости от лазерного источника
2	Ширина Лазерного импульса	Наносекунда / Пикосекунда
3	Длина волны лазера	355 нм / 532 нм
4	Максимальная толщина резки	Зависит от материала, обычно
5	Максимальная площадь обработки	2000 мм × 500 мм (другие размеры настраиваются)
6	Оперативная работа	Дополнительная загрузка и разгрузка рулона с рулона / листа
7	Машинная платформа	Гранитная платформа, линейный двигатель
8	Программное обеспечение для обработки данных	Лазер CircuitCAM 7
9	Программное Обеспечение для управления машиной	Создатель мечты 3
10	Размеры машины (Ш × В × Г)	1500 мм × 1600 мм × 3000 мм
11	Источник питания	380 В переменного тока / 50 Гц, 3,5 кВт

В ЗАМ360АЛ это решение для резки нового поколения, разработанное для крупноформатных автомобильный аккумулятор питания FPCsОн сочетает в себе высокую точность, эффективность и гибкость для удовлетворения растущих потребностей производства электромобилей и интеллектуальных транспортных средств.

🚗 Специально разработан для применения в автомобилестроении

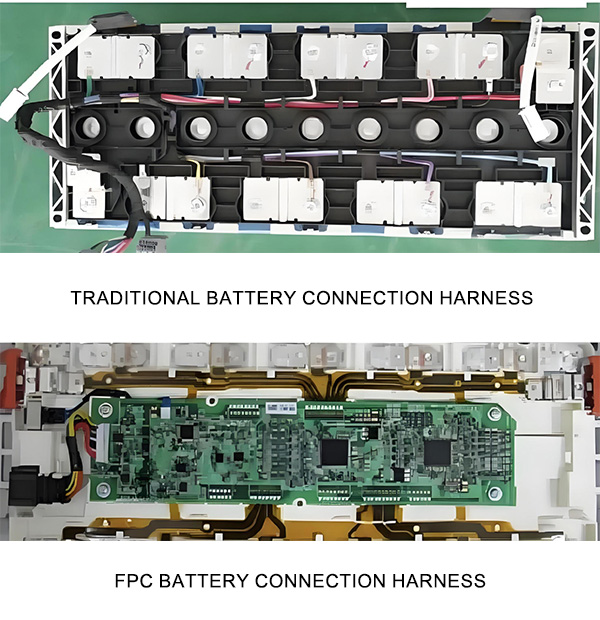

Гибкие печатные платы (FPC) все чаще используются в автомобильной электронике благодаря своим легким, тонким и гибким свойствам. Они необходимы в:

Системы управления батареями (BMS, VCU, MCU)
Модули освещения
Системы отображения
Датчики и усовершенствованные системы помощи водителю (ADAS)

Станок ZAM360AL обеспечивает чистую, точную и последовательную резку этих важнейших компонентов.

🔦 Усовершенствованная Лазерная обработка

Оснащен Варианты CO₂ и УФ-лазера, система поддерживает как вырезание контуров из FPC, так и обработку покровной пленки на одной платформе.

Большая рабочая зона до 2000мм × 500мм
Портальная конструкция с двойным приводом обеспечивает стабильность и точность
Настраиваемые форматы для удовлетворения различных производственных потребностей

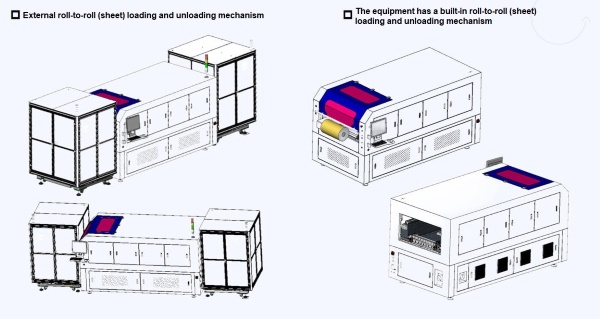

📦 Гибкая Загрузка и разгрузка

ZAM360AL поддерживает:

Встроенный подача от рулона к рулону или от листа к листу
Интеграция со сторонними системами автоматизации
Настраиваемые комбинации для максимальной гибкости производства

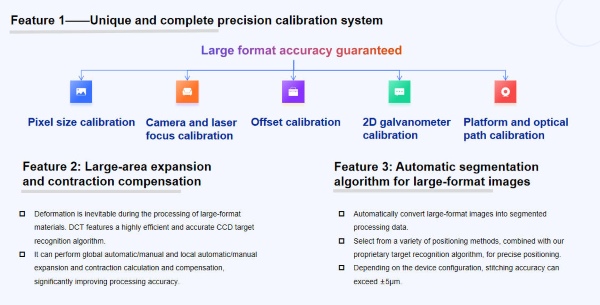

⚙️ Интеллектуальная интеграция программного обеспечения

Приведенный в действие CircuitCAM7 и Создатель мечты, машина предлагает:

Автоматическое преобразование данных для широкоформатных панелей
Многоточечное выравнивание ПЗС-матрицы с точностью выше, чем ±5 мкм
Компенсация искажений для коррекции усадки и расширения материала
Полная система калибровки, включая камеру, лазер и выравнивание платформы

📈 Повышенная производительность и надежность

Оптимизированные траектории резания для сокращения времени цикла
Мощные инструменты редактирования графики для упрощения обработки данных
Стабильное гранитное основание и прецизионные приводы для стабильной работы

🌍 Примеры применения

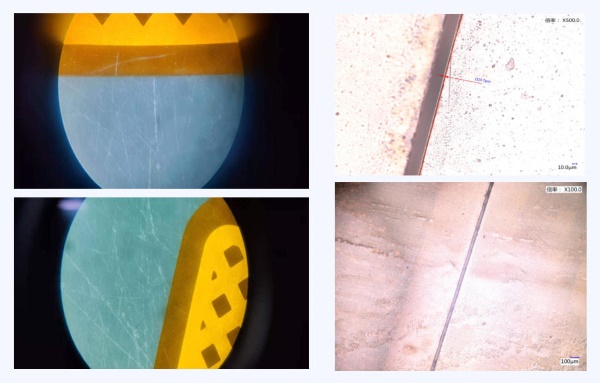

Новые энергетические аккумуляторные панели – Контурная резка из FPC

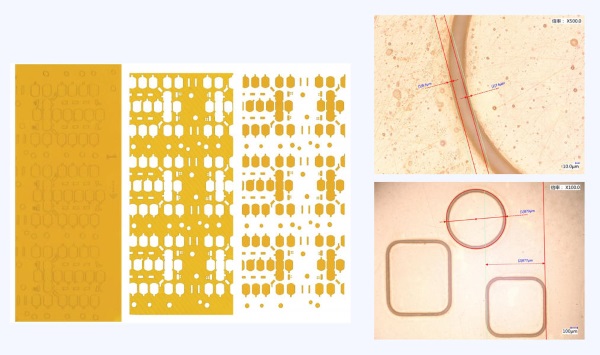

Резка покровной пленки – высокоточные кромки без заусенцев

В Оборудование для резки FPC Крупноформатных автомобильных аккумуляторных батарей ZAM360AL это идеальное решение для производителей, которым требуется надежная и высокоточная обработка в автомобильной промышленности и новой энергетике. Благодаря большой рабочей площади, передовым возможностям лазерного оборудования и мощному программному обеспечению он обеспечивает исключительные результаты для современного производства FPC.
